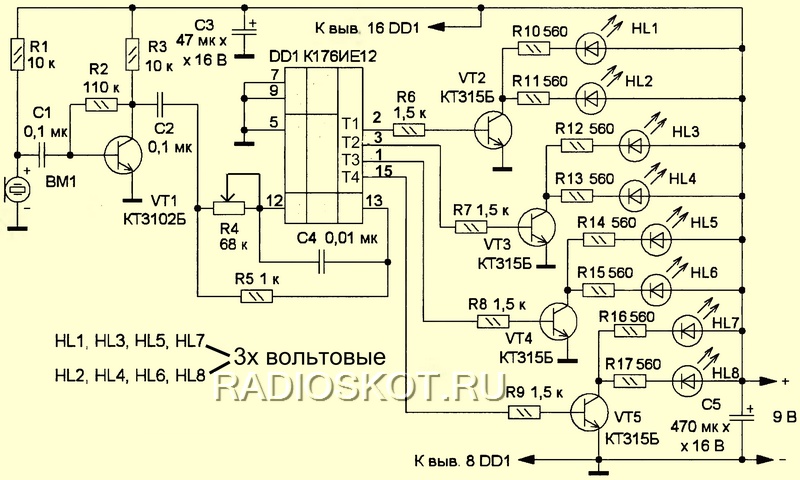

Наидобрейшего всем времени суток! Господа, гуру радиоэлектроники, подскажите пожалуйста, а какой микрофон можно использовать в вот такой вот конструкции?
|
|
|
 |
energix
Стаж: 14 лет 7 мес.
Сообщений: 1900
Ratio: 4.392
Поблагодарили: 1221
97.3%
Откуда: СССР
|
NEO_WORK писал(а):  | Наидобрейшего всем времени суток!
Господа, гуру радиоэлектроники, подскажите пожалуйста, а какой микрофон можно использовать в вот такой вот конструкции? |
Ну по схеме сразу видно - пьезоэлектрический микрофон, как бы... У нас найти проблема, ибо наша промышленность выпускала в основном четыре типа микрофонов: электретные, электродинамические, конденсаторные, ну и конечно угольные... Можно и самому сваять с пищалки пьезо или старых "монтановских" часов... Или поставить электретный + доп. каскад на кт3102 или кт3107, h21э - 1000.... |
|
|
 |
NEO_WORK ®
Строгий, справедливый, Куратор Игр
Меценат, Реставратор, Uploader 500+
RG Releasers
Стаж: 18 лет 7 мес.
Сообщений: 18426
Ratio: 389.929
Поблагодарили: 2059752
100%
Откуда: Россия
|
energix, хм... и правда бедаааа... а как этот дополнительный каскад в схему приделать? Вот такая схема не подойдет?
И соответственно коллектор - на плюс подключения микрофона в схеме цветомузыки, а эмиттер на минус... верно? |
|
|
|
|
energix
Стаж: 14 лет 7 мес.
Сообщений: 1900
Ratio: 4.392
Поблагодарили: 1221
97.3%
Откуда: СССР
|
| NEO_WORK писал(а): | energix, хм... и правда бедаааа... а как этот дополнительный каскад в схему приделать?
Вот такая схема не подойдет?
И соответственно коллектор - на плюс подключения микрофона в схеме цветомузыки, а эмиттер на минус... верно? |
Вы абсолютно правы, этого должно хватить. |
|
|
|
|
NEO_WORK ®
Строгий, справедливый, Куратор Игр
Меценат, Реставратор, Uploader 500+
RG Releasers
Стаж: 18 лет 7 мес.
Сообщений: 18426
Ratio: 389.929
Поблагодарили: 2059752
100%
Откуда: Россия
|
Еще один вопрос, подскажите, а где у этой микросхемы первая нога?
Если по фотке то слева снизу и нумерация против часовой стрелки? Добавлено спустя 9 минут 29 секунд:Уже нашел ответ, вот как оно оказывается:
|
|
|
|
|
_PsiH_
Предупреждений: 1
Стаж: 16 лет 6 мес.
Сообщений: 2241
Ratio: 20.367
Поблагодарили: 4
100%
Откуда: С Марса
|
176 -ая серия,  настольгия, если не ошибаюсь на КМОП |
_________________
Windows 11 Pro x64_SSD Samsung 970 EVO 512GB_ASUS Maximus VII Ranger_Core i7-4790K_32Gb Kingston HyperX Savage_Gigabyte GTX 1070 Xtreme Gaming 8G_Seasonic Prime Ultra 750W
|
|
|
|
sembr
Стаж: 12 лет 10 мес.
Сообщений: 10
Ratio: 1.534
3.45%
Откуда: Budy
|
| _PsiH_ писал(а): | 176 -ая серия, настольгия, если не ошибаюсь на КМОП |
Все правильно, полевики внутри 9 В питание !!!!!!!!!!! |
|
|
|
|
Adriano_
Стаж: 14 лет 8 мес.
Сообщений: 711
Ratio: 253.289
Поблагодарили: 98
100%
Откуда: LV-426
|
| NEO_WORK писал(а): | energix, хм... и правда бедаааа... а как этот дополнительный каскад в схему приделать? Вот такая схема не подойдет?
И соответственно коллектор - на плюс подключения микрофона в схеме цветомузыки, а эмиттер на минус... верно? |
Эта схема начерчена неправильно. Куда на неё подаётся питание? Откуда снимается полезный сигнал? Только не говорите, что всё из одной точки. А вот если питание подать на С2, тогда появляется смысл. P.S. Кстати, где С1? Напомнило старую байку про четырёх разбежавшихся хрюшек с нарисованными на спинах цифрами 1, 3, 4, 5. |
|
|
|
|
|
|
